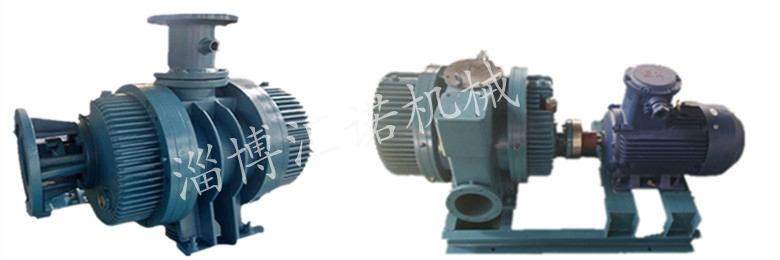

羅茨真空泵（簡稱：羅茨泵）是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變?nèi)菡婵毡谩?/span>
羅茨真空泵在石油、化工、塑料、農藥、汽輪機轉子動平衡、航空航天空間模擬等裝置上得到了長期運行的考驗，所以應該在國內大力推廣和應用。同時也廣泛用于石油、化工、冶金、紡織等工業。真空泵配件作為真空泵消音器，用于真空泵的噪聲治理。
羅茨泵是一種無內壓縮的真空泵，通常壓縮比很低，故高、中真空泵需要前級泵。
靠泵腔內一對葉形轉子同步、反向旋轉的推壓作用來移動氣體而實現抽氣的真空泵。
羅茨真空泵是指具有一對同步高速旋轉的鞋底形轉子的機械真空泵，此泵不可以單獨抽氣，前級需配油封、水環等可直排大氣。
羅茨真空泵參數表：
|
型號 |
ZJ-30 |
ZJP-70 |
ZJP-150 |
ZJP-300 |
ZJP-600 |
ZJP-1200 |
ZJP-2500 |
|
|
抽速（L/S） |
30 |
70 |
150 |
300 |
600 |
1200 |
2500 |
|
|
極限壓力（Pa） |
5×10-2 |
5×10-2 |
5×10-2 |
5×10-2 |
5×10-2 |
5×10-2 |
5×10-2 |
|
|
最大允許差壓（Pa） |
5300 |
5300 |
4500 |
4500 |
4000 |
4000 |
4000 |
|
|
轉速（r/min） |
2850 |
2850 |
2870 |
2890 |
2900 |
2950 |
2950 |
|
|
口徑 |
進口 |
50 |
80 |
100 |
150 |
200 |
250 |
300 |
|
出口 |
40 |
50 |
80 |
100 |
150 |
200 |
250 |
|
|
重量 |
90 |
110 |
190 |
300 |
495 |
850 |
1600 |
|
|
配用電功率 |
1.1 |
1.5 |
3 |
4 |
5.5 |
11 |
22 |
|
1、羅茨真空泵應安裝在干燥、通風良好和清潔的場所。
2、羅茨真空泵的環境溫度為5-40°。
3、羅茨真空泵應水平安裝，其周?chē)鷳?yīng)留有充分的余地，便于日常檢查、維護保養。裝拆方便。
4、接通電源后，電機轉向應符合泵上轉向箭頭所示。
5、連接被抽容器的管道應清潔、無雜質等異物，孔徑不應小于泵口口徑，長度宜短，以保證其有足夠的通導能力，管道連接應密封不漏。
6、被抽氣體應無顆粒狀固體進入泵腔。
7、羅茨真空泵與前級泵連接應裝彈性管以減少前級泵引起的震動。
8、電氣設備必須有互鎖保護裝置，當前級泵停止工作時羅茨泵必須同時停止。
9、小泵可以直接啟動，大泵須設啟動器。
ZJP型羅茨真空泵使用說明：
新泵就位后先查看油位，齒輪側油位以油面浸沒3-5齒為宜，電機側以油窗中心略高為宜，軸伸上油杯不應缺油，各部位潤滑油均采用1號真空泵油。
(一)起動程序
1、起動前級泵。
2、打開前級泵預抽管路上的閥門和羅茨泵進氣口上的閥門。
3、待系統內的壓力達到羅茨真空泵的允許壓力后，關閉預抽閥門，起動羅茨真空泵，如無預抽管路及閥門，則待達到起動壓力后起動羅茨真空泵，此過程亦可采用壓力傳感器自動控制，實現整個過程的自動化。
4、根據真空系統的實際情況，如果不是大的真空系統，則起動前級泵后即可起動羅茨真空泵。如果是較大的真空系統，雖然帶溢流閥的羅茨真空泵具有過載保護作用，但這種保護只是對電機的保護，羅茨泵本身仍可因?yàn)殚L(zhǎng)時間工作在高壓力下，而產生過熱卡死，應待前級泵抽到一定壓力后再起動羅茨泵。
(二)停車程序
1、關閉羅茨真空泵進氣閥。
2、從上到下逐級停羅茨真空泵，最后停前級泵，嚴禁搞錯停車程序。
3、前級泵停車后，立即向前級泵進氣口放氣。
(三)運轉中的注意點：
1、運轉中必須按照羅茨真空泵的技術規格使用，在正常情況下，羅茨真空泵的入口壓力在1330Pa以下，泵的最大壓差不得高于其最大允許壓差值。
2、注意電動機負荷和泵的各部位溫升，在正常運轉情況下，泵的最高溫升不得超過40℃，最高溫度不得超過80℃。如果選用水環泵作為前級泵時，有時因兩泵抽速配比比較大時，可能使羅茨泵的溫升有所提高，但泵的最高溫度不得超過100℃。
3、運轉中不應有不規則的異常振動和異常噪聲。
4、如發現在運轉中有電機過載，溫升過高，聲音異常，振動大等情時況，應立即停機檢查原因，排除故障。
ZJP型羅茨真空泵故障原因及排除方法
|
故障現象 |
故障原因 |
排除方法 |
|
極限壓力達不到 |
1，系統、管道漏氣 |
1，系統檢漏 |
|
抽速不足 |
1，管道通導能力不足 |
1，增大管道直徑、減小長度 |
|
泵過熱 |
1，前級泵抽速不夠，壓縮比過大 |
1，重選前級泵 |
|
聲音異常 |
1，裝配不良 |
1，重裝 |
|
電機過載 |
1，入口壓力過高 |
1，調整、控制入口壓力 |
|
軸承、齒輪早期磨損嚴重 |
1，潤滑油品質不良 |
1，調換潤滑油 |
專業真空泵、真空獲得應用產品生產商淄博匯諾機械設備有限公司。
